牙刷掉出一根刷毛：为什么会发生，如何检查你自己的牙刷

一根纤维明显高出其他刷毛，用镊子一拔就出来，毫无阻力——通常故事到这里就结束了。但这里正是故事开始的地方：脱落的刷毛，是唯一会显露到表面的刷毛固定缺陷。它松动只有一个原因：从来没有东西真正固定住它，也没有人检查过它是否被固定住。

"不过是一根刷毛"：为什么这是你唯一能看见的缺陷

通常的反应是拔掉就忘——刷头里有几千根纤维，少一根不会怎样。但刷毛坐在刷头塑料上钻出的盲孔里，孔里发生了什么，从外面永远看不见。松动的刷毛簇，只有等它整簇脱落时才会被发现；歪斜打入的锚丝，则永远不会被发现。真正会显露出来的，恰好只有一种症状：一根不再被固定住的纤维。

所以「一根刷毛」谈的从来不是这根刷毛本身，而是这条生产线对刷毛簇固定工艺的把关有多严格。与刷毛尖端不同——尖端的问题我们在《牙刷刮伤牙龈》一文中讨论过——没有人会去评估纤维的根部：包装不会，评价不会，你在店里的目光也不会。这里只有一个说法算得上是误解：「掉了一根，运气不好」。运气不好意味着偶然，而脱落的刷毛背后是有明确机制的。

拔出的纤维说明了什么：它是直的，本该被对折

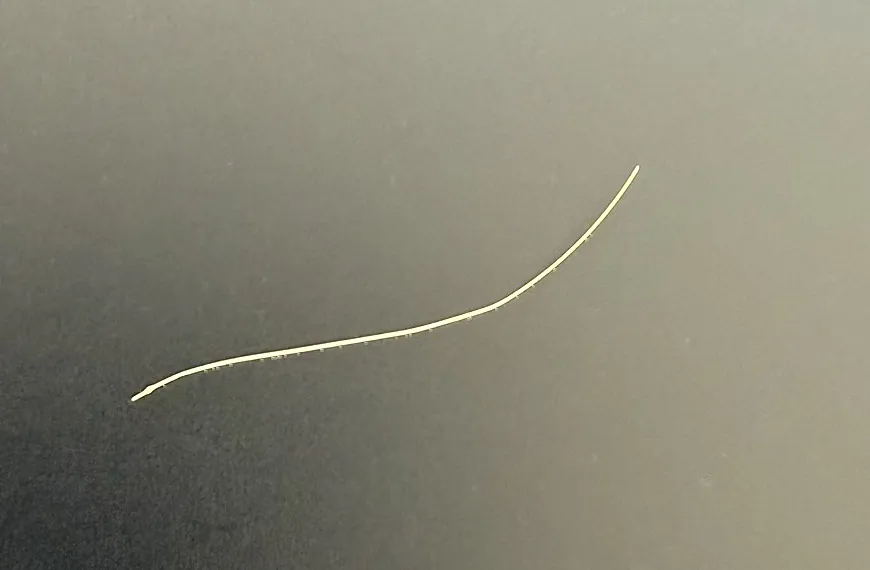

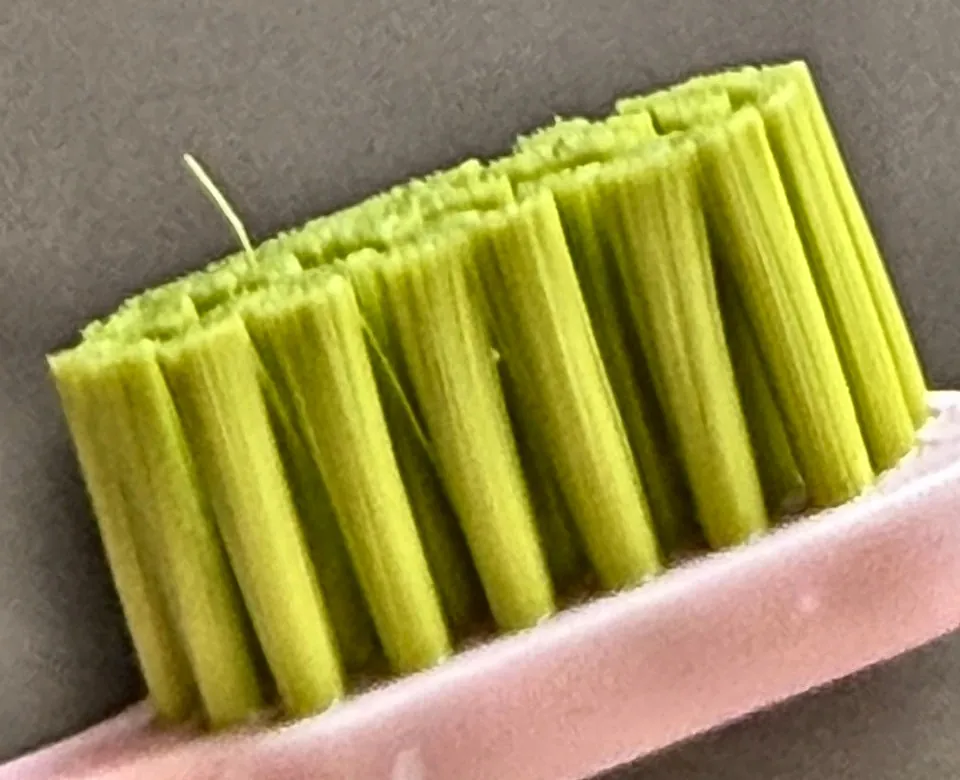

使用第七天。一根纤维明显高出修剪线——把刷头侧对光源，不用放大镜就能看到。用镊子把它拔出来，毫无阻力，结果发现它是直的：一段平直的纤维，中间没有任何折痕。

为什么这能说明问题，要从刷毛是怎么进入刷头说起。最常见的方式是锚固植毛：把一束纤维送进盲孔，对折，再把一根金属锚丝——锚——打进折痕上方。锚丝的两端咬进孔壁，整簇刷毛就靠这个折痕挂在里面。每根纤维的两端都露在外面，所以一根纤维的长度是可见刷毛长度的两倍。

• 纤维 — 一段纤维，长度是未来刷毛的两倍
• 折痕 — 纤维与整束刷毛一起被对折
• 锚丝 — 一根金属锚丝在折痕上方被打进孔里
• 盲孔 — 锚丝两端咬进孔壁，整簇刷毛靠折痕悬挂
• 漏过锚丝 — 没被锚丝咬住的纤维会松松立着，在第一周内就脱落

被锚丝夹住的纤维不可能是直的：它被对折，只会以弯折的形态、像发夹一样脱落出来。一根笔直的纤维，说明它根本没被锚丝夹住——它只是紧挨着这束刷毛立在孔里，靠周围的拥挤把它撑住。这是我们从固定结构的原理推出的结论，并非某个标准里的原文；但除此之外，这套机械结构没有别的解释。

关于照片里这支牙刷，有一点需要说清楚。它不是量产商品，也不是我们规格书里的型号——目前还没有量产牙刷。这是生产商按自己惯常工艺做的样品，是在我们把要求量化成具体数字之前做的；作为候选型号，我们已经否决了它。它出现在这里正是因为这一点：当参数没有被明确规定时，你会得到什么。

测试拉拽的是整簇刷毛，看不见单根纤维

刷毛固定工艺的测试由来已久。ISO 20126:2022对手动牙刷提出了安全要求，其中刷毛簇的固定力单列一条：拔出力不低于15 N（第4.3条）。相当于一簇刷毛上承受约1.5公斤的力。

但真正要看的不是这个数字，而是测试方法。按照第5.4.1.2条，夹具会一次性夹住整簇刷毛里的所有纤维，沿长轴方向拉拽：测量的是整簇刷毛作为一个整体的表现。

把这个方法套用到我们那根纤维上。一簇里有几百根纤维，其中一根没被锚丝夹住。夹具连同这根纤维一起夹住整簇刷毛，其余纤维由锚丝固定——达到十五牛顿，测试通过。在这个测试画面里，单根未固定的纤维根本不存在：它既不可能导致测试失败，也不可能以任何方式在测试中显现出来。

这个行业心知肚明这个盲区。GOST 6388-91标准第2.3.5条明确写道：不允许出现未固定的刷毛——没有数字、没有方法、没有抽样规则，只是一句禁止性表述。国际标准对整簇刷毛给出了可测量的要求，却对单根纤维只字未提；而这份更老的行业标准虽然没给出数字，却点明了问题。

这个故事还有后半段，而且比前半段更重要：标准是底线，不是上限。刷毛尖端的圆化处理，同一份ISO标准的第4.7条，要求正确处理的尖端比例不低于50%——只是一半。而生产一线把90%当作内部门槛，并据此挑出不合格品：一支牙刷即便正确处理的尖端比例只有七成，在标准上依然算合格，却过不了内部要求。唯一诚实的说法是：ISO规定的最低要求是50%，而90%是某家生产商的内部标准，并非强制规范。

回到单根纤维的问题上。当标准给出一个较低的数字时，生产商就有了向上突破的基准——而且能看出谁真的做到了。当完全没有数字时，每家要么自己定一个门槛，要么干脆不设门槛，从外部根本无法区分这两种情况。脱落的刷毛，恰好就生活在这个灰色地带里。

无主的纤维从何而来：生产一线怎么说

「为什么会出现一根无主的纤维」这个问题，我们是直接在生产一线问的——那里的人回答得很痛快：原因永远落在某道具体工序上，而不是什么玄学。

首先被提到的是孔内纤维过多：刷毛簇塞得太紧，打锚丝时孔壁会被撑裂——据说，这是大部分投诉的根源。相反的情况是纤维不足：进入的纤维量少于要求，刷毛簇只占了「半个孔」。再往后是些从外面根本猜不到的因素：植毛时张力不足、孔径大小、锚丝铜材的质量、锚丝在机器里不知不觉用完，以及锚丝本身的腐蚀。

各家列出的原因差别不小——每个人说的都是自己产线上看得见的问题。其中只有一项人人都提，而且总是排在第一位：进入孔里的纤维数量。这是一个共通的、可重复出现、却在任何标准里都没有被规范化的变量——没有哪一份标准对孔内填充量提出要求。

审厂时，我们要求他们当着我们的面，用当班生产的牙刷测一下固定力。铝锚丝测出20–25 N，铜锚丝测出约35 N，而标准最低要求是15 N：两者都能带着余量通过ISO测试，在文件上也看不出区别，但两者的差距接近一倍。据一位有二十年经验的工程师解释，铝会腐蚀：大约三个月后就会出现腐蚀迹象——而这正是固定结构本该还在正常工作的时候。但铜也不是终点：铜材的质量——牌号和线材公差——在生产一线是被单独拿出来说的，规格书里只写「铜」这个字，本身什么也保证不了。

掉一根刷毛属于正常情况的时候

并不是每一根脱落的纤维都是固定工艺缺陷，在把牙刷拿去退换之前，值得先分辨清楚。

• 磨损。 用了三个月的牙刷：纤维已经疲劳，刷毛簇像扇子一样散开，纤维在根部断裂
• 被牙齿折断。 用力过大时，纤维会在牙釉质边缘处弯折——断掉的是碎段，不是根部
• 异物纤维。 一根头发或毛巾上的绒毛卡在刷毛簇之间，看起来像刷毛，但它背后并没有孔
• 尖端分裂。 纤维在末端沿纵向分叉——这是另一种缺陷，与刷毛簇的固定无关

还有一个尺度问题。生产一线给出的背景脱落率大约是0.1%——大约一千支牙刷里有一支；这个数字要带着保留看待，因为它是一线人员的估计，不是实测数据。更值得注意的是接下来说的话：在那里，0.1%并不被当作「可接受的正常水平」，而是会导致产品被下架的水平。零是达不到的，但「大家都这样」不是借口。

还有一个通常被夸大的风险问题。在同行评审的文献中，我们没有找到吸入牙刷刷毛的病例报告。唯一相近的一篇文献描述的是一根牙缝刷的刷毛，在一次牙科治疗之后一段时间，作为异物在嘴唇里被发现。

梳齿测试：十秒钟检查自己的牙刷

这个唯一会显露出来的固定缺陷，你完全可以自己去找——而且在一个方面你比实验室更有优势：实验室检测的是一批产品里的抽样，而你检查的是正插在自己杯子里的那一支牙刷。工具就是你自己的指甲。牙刷必须是干的：潮湿的刷毛会粘在一起，把所有突出的部分都藏起来。光线要从侧面照：顶光下刷毛面看起来是平的，即使实际并不是。

接下来是我们自己做过的事。这不是为自己辩护的论据，而是一份你有权向任何品牌——包括我们——提出的清单。我们在自己的样品上发现了一根脱落的纤维，追查了原因，而不是把它归结为偶然。审厂之后，我们把锚丝从铝换成了铜——固定力从20–25 N提升到约35 N。我们还在批次验收里加入了一条任何标准都没有的要求：单根纤维不得高出修剪线，每一批都要用微距照片确认。

三件事背后是同一个原则：没有被写进要求里、量化成数字的东西，就不会被检查。没有明确参数的生产线，会按「惯常方式」运作——而这种方式同样能通过标准，只不过压着下限走。

所以，如果你的牙刷掉了一根刷毛，「为什么」这个问题的答案很简单，而且和你无关。植毛时锚丝没有夹住它，而本该发现这一点的测试，拉拽的是整簇刷毛，看不见单根纤维。从来没有什么东西固定住它——也没有人检查过它是否被固定住。用指甲在干燥的刷毛上花十秒钟，比包装上任何一行字都更可靠地补上了这个漏洞。
